時空一體機是用于mRNA（信使核糖核酸）捕獲的創新性設備，用于胚胎形態學分析，具有高通量、精準控制、兼容多種類型樣本、實現全轉錄組捕獲等顯著優勢，最高通量可達24張切片/天，大大縮短手工操作時間，減少人為操作導致的批次效應，逐步實現Stereo-seq技術的標準化。同時，用于存在信息的芯片需要全流程讀碼核對，保證信息準確性。

一、案例背景

（1）  項目需求

1.讀碼速度需求

? 一次讀取8張芯片碼，同時進行排序輸出

? 單次讀取耗時控制在500ms以內

2. 芯片兼容性需求

? 芯片在放入讀碼托盤前會加入甘油浸泡，要兼容不同浸泡程度的芯片

（2）  項目痛點

     該項目應用于時空一體機芯片多條碼讀取，芯片干擾因素多，一般性的讀碼器無法滿足多條碼讀取需求，漏讀率較高，參數調整頻繁，無法滿足設備節拍。

二、方案描述

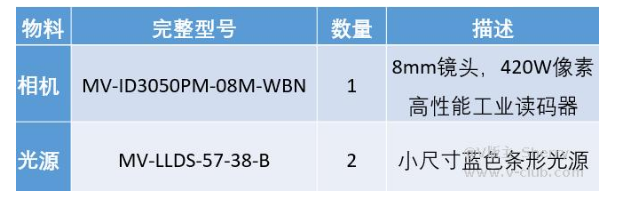

（1）配單表

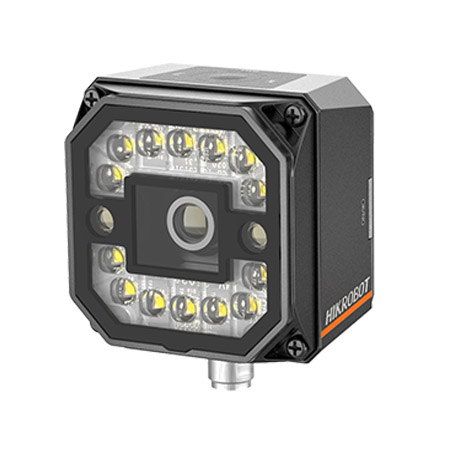

           海康MV-ID3050PM-08M-WBN /光源mv-LLDS-57-38-B                                                           海康ID3000系列緊湊型固定式工業讀碼器

（2）方案示意圖

（3）方案思路

?讀碼器架設在155mm距離位置，保證視野長邊與托盤平行。

?兩側藍色條光架設在讀碼器長邊兩側，距離托盤70mm。

?機械手夾取托盤移動至載具上，設備系統發送TCP指令觸發讀碼器開始解碼。

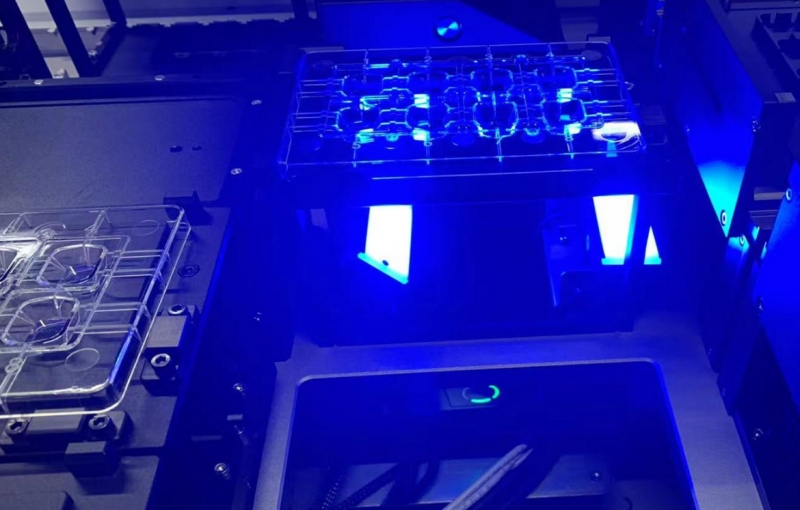

實際架設示意圖

（4）方案描述

項目難點1：

   項目應用于時空一體機芯片多條碼讀取，一般性的讀碼器無法滿足多條碼讀取需求，漏讀率較高。

解決方案：

   采用多幀讀取方式，優化運行節拍，取代之前分兩次讀取方案，采用一次讀取方式，增加解碼穩定性，降低漏讀概率。

項目難點2：

   芯片在放入讀碼托盤前會加入甘油浸泡，需要兼容不同浸泡程度的芯片。

解決方案：

   兩側光源采用不同架設角度，并配置全偏鏡頭罩，避免芯片反光影響，對于不同浸泡程度的芯片碼成像效果較好，讀取率高。

實際觸發讀取效果圖:

三、項目優勢

● 此方案有效解決了芯片干擾因素對讀碼的影響。

● 此方案通過多幀讀取方式，增加解碼穩定性，降低漏讀概率，試產讀碼率提升至99.9%。

● 采用左右兩側外置光源，打光均勻，芯片碼成像良好，讀取率高。

● 此方案自帶圖像輪詢功能，兼容性強。

● 此方案簡易的架設方式，便于產線生產安裝。
