如今工業控制的PLC越來越多的出現在流水生產線，自動化作業線。這些流水線上生產的商品都貼有條碼，有許多的應用場景都需要讓PLC控制器操作條碼掃描槍去讀取商品上的條碼，再判斷條碼數據進行下一步操作。下面是：

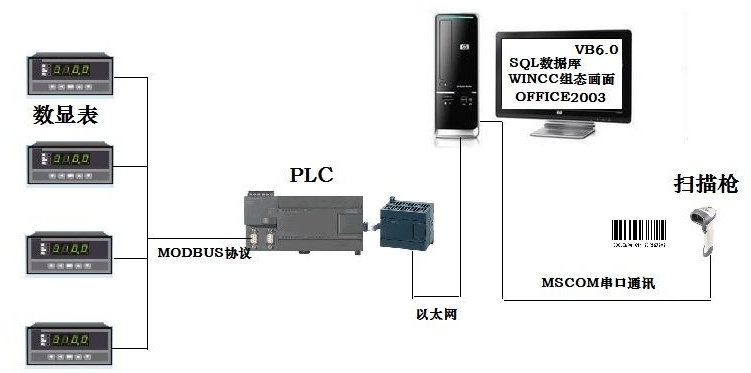

條碼掃描槍與PLC工控設備的連接圖



現在跟大家淺談下PLC與條碼掃描槍連接的幾點注意事項，希望能幫助大家。

1）條碼掃描槍的通訊接口都是串口TTL電平，而PLC控制器多伴是RS485或者RS232接口，需要電平接口轉換。



2）RS232的傳輸距離有限，若掃描槍與PLC的距離較遠，建議轉換成RS485遠程通訊。這樣不容易丟失數據。



3）通常條碼掃描槍的默認波特率是9600，所以嘗試聯結時建議從9600開始。通常通訊速度不要調到比較高，容易在傳輸過程產生干擾數據。



4）條碼掃描槍進行掃描時，可能會在條碼后面附加回車符，換行符等，可以通過掃描設置碼進行相關的開與關的設置。



5）如果有條件，建議條碼掃描槍與PLC的聯結電纜，做屏蔽層，以保證數據傳輸不出錯。



6）條碼掃描槍發給PLC的數據是ASCII碼的條碼內容，在PLC處理時請注意分辨是否為１６進制HEX值還是直接ASCII碼，不同的條碼掃描器是不一樣的。



7）有些條碼掃描槍有以太網或者其它接口，使用時請注意PLC定義的通訊協議。

 以上就是工控通訊設備PLC與條碼掃描槍連接的幾點注意事項，另外在選購時一定要大部分考慮PLC設備對掃描槍的應用需求，基本上能滿足以上幾點的條碼掃描槍都能適用。
